FEX 1000.1: Schweißrauch- Lötrauch- und Staubabsaugung
230/ 110 Volt - Prozessanpassbare Absauganlage, geeignet für Schweißrauch, Lötrauch, Dämpfe oder Schwebstäube - EX-geschützt für Zone 22, ableitfähige ESD-Ausführung oder W3-konform
Leistungsstarker Dauerbetrieb bei geringer Bauhöhe
EC-Gebläse, Dauerlauf geeignet (24/7), durch geringe Bauhöhe auch als Unter-Tisch-Gerät verwendbar
Zuverlässiges HEPA-Kombifilter-System
Zwei unabhängig voneinander austauschbare Kassettenfilter, Staubklassen E10 und H14 oder alternativ Aktivkohle
Moderne Steuerungstechnik
Anzeige von Geräte- und Filterstatus sowie vieles mehr auf übersichtlichem Control Panel
Upgrade: Zyklonvorabscheider
Erhöhte Filterstandzeit bei niedrigeren Verbrauchsmittelkosten
Upgrade: ESD-Ausführung
ESD-Pulverbeschichtun und ESD-Rollen, Gerät komplett durchgeerdet mit ableitfähigem Filter-Erstausrüstungssatz
Upgrade: EX-Schutz ATEX Zone 22
Durch elektrostatisch ableitfähige Geräte-Ausstattung und Geräteteile für die sichere Absaugung in Zone 22 konzipiert
Upgrade: W3-konforme Ausführung
Streckmetall-Filter als Funkenfänger zur Vermeidung von Brandgefahr
Jetzt Ihre Absauganlage konfigurieren – alle Details finden Sie weiter unten. Oder lassen Sie sich persönlich beraten – wir helfen Ihnen gerne weiter!
Optionen:
- Saugschlauch-Anschluss Ø 50 mm oder Ø 80 mm
- Anschluss-Möglichkeit für Absaugarm
Intuitives Control-Panel mit optimierte Steuerungssoftware - anpassbar auf Ihren Absaugprozess
Leicht zugängliche Filterkammer mit konfigurierbarem Kombi-Filtersystem -
für einen benutzerfreundlichen und kontaminationsarmen Filterwechsel
Hohe Mobilität durch leichtgängige Rollen mit Feststellbremse
Doppelsauganschluss - wahlweise 2 x Ø50mm hinten oder 1 x Ø50mm oben
Gepulvertes Gehäuse - Schutzklasse IP 55
Untenliegende Turbine - niedriger Schwerpunkt
Abluftöffnung und elektr. Anschlüsse geschützt - Schutzabdeckung abnehmbar

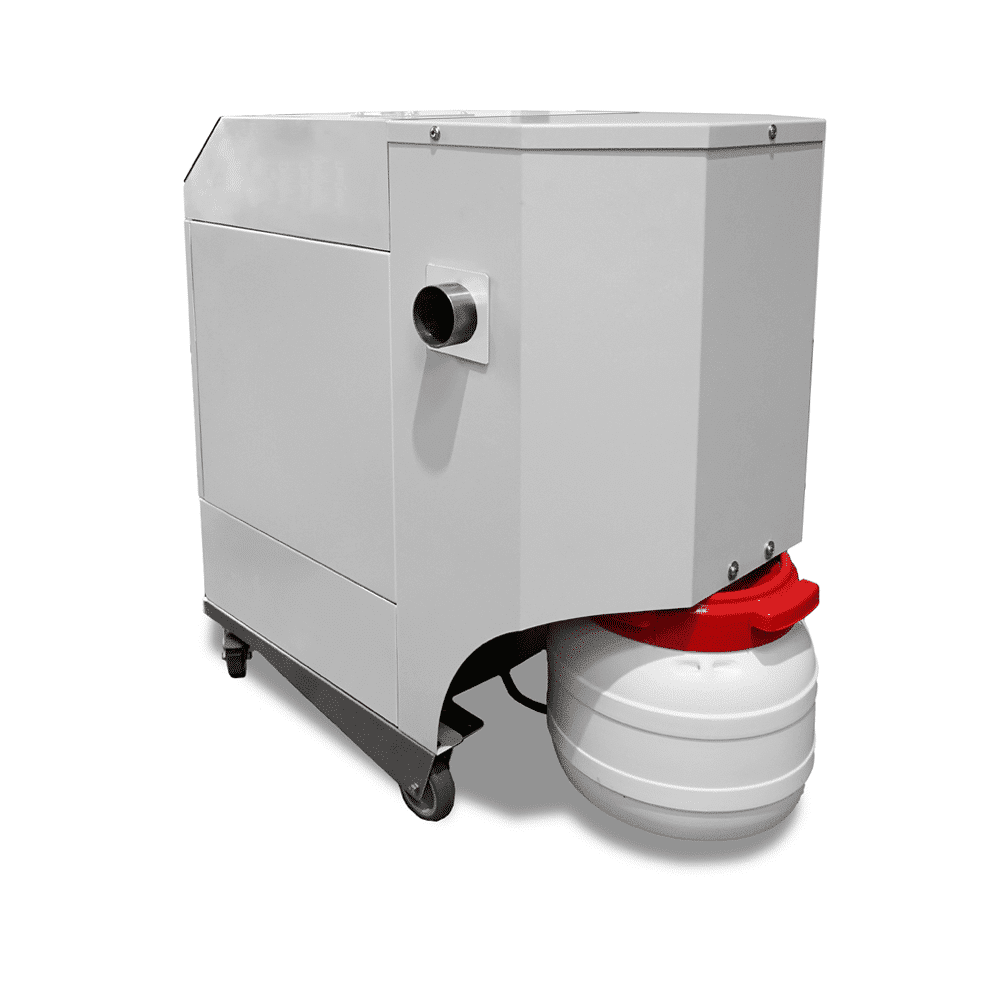

Filterzyklon-Upgrade FEX 1000.1:
Rückseitig verbauter, hochwirksamer Zyklonvorabscheider zum Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 µm - Erhöht die Filterstandzeit und senkt die Verbrauchsmittelkosten.
Der Partikel-Austrag (bis 97%) erfolgt im abnehmbaren 10-Liter-Schmutzbehälter, welcher benutzerfreundlich und kontaminationsarm geleert oder gewechselt werden kann.
Anwendungsgebiete & Einsatzbereiche
Akkuzellen - und Batteriefertigung
Automotive
EX-geschützte Absaugung
Elektronik-Branche
Feinstaubabsaugung
Laser Rauchabsaugung
Nahrungsmittel-Industrie
Pharma/ Chemie
Polieren
Rauchabsaugung
Schleifstaub-Absaugung
Schweiß-/ Lötrauchabsaugung
Verpackungs-Industrie
| Modell | FEX 1000.1 | |
|---|---|---|
| Spannung bei 50/60 Hz (***) | Volt | 100 - 240 |
| Motorleistung | Watt | 1.100 |
| Luftmenge max. im Betriebszustand (*) mit 3 m Saugschlauch Ø 50 | m³/h | 210 |
| Luftmenge max. im Betriebszustand (*) mit 3 m Saugschlauch Ø 80 | m³/h | 280 |
| Luftmenge max. im Betriebszustand (*) mit 2 × 3 m Saugschlauch Ø 50 | m³/h | 2 × 140 |
| Unterdruck im Betriebszustand, max. (*) | Pa | 9.000 |
| 1. Filterstufe: Speicherfilter Rahmen F9 | m² | 2,2 |
| 2. Filterstufe: Schwebstofffilter H13/H14 | m² | 5,6 |
| Optionale Filterstufe: AK-Adsorptionsfilter | kg | 3,0 / 6,0 |
| Luftmenge max. Turbinenleistung am Freiauslass | m³/h | 350 |
| Unterdruck max. am geschlossenen Ansaugstutzen | Pa | 10.000 |
| Schalldruckpegel (je nach Leistungs-Einstellung) | dB(A) | 52 - 69 |
| Gewicht | kg | 22 (+12 Filter) |
| Abmessungen (L × B × H) | mm | 400 × 430 × 709 |
| Saug-Anschluss Ø | mm | 50 (optional 80 oben) |
| Abluft-Anschluss Ø | mm | 80 |
| Schutzart | IP | 55 |
| Betriebstemperatur | °C | 5 - 40 |
| Betriebsfeuchtigkeit (nicht kondensierend) | % | 10 - 90 |
| Farbe | RAL | 7035 |
| Gehäuse | Stahl, pulverbeschichtet | |
| Standard-Ausführung | Art.-Nr. | 710-1116 |
| Upgrade: Zyklonvorabscheider | Art.-Nr. | 074-2120 |
| Upgrade: EX-geschützt für ATEX Zone 22 | Art.-Nr. | 054-8049 |
| Upgrade: W3-konforme Ausführung **) | Art.-Nr. | 054-8050 |
| Upgrade: ESD-Ausführung | Art.-Nr. | 054-8051 |
*) Betriebsdaten inklusive Standard-Filterausstattung im Werkszustand ohne weitere Optionen wie Aktivkohle-Filter, Funkenfalle, Rohrleitung, etc. Die effektive Leistung ergibt sich abhängig vom jeweiligen Betriebspunkt, der durch Leistungseinstellung, Leitungsdimension (Ø , Länge) und Erfassung am Ansaugpunkt bestimmt wird.
**) Für den Umluftbetrieb sind länderspezifische Voraussetzungen zu überprüfen.
***) Weitere Spannungen auf Anfrage
Leistungsstarkes prozessanpassbares Absaugsystem für das Absaugen von Rauch, Dämpfen oder Schwebstäuben
Zuverlässiges Ausfiltern von Rauch, Dämpfen und Schwebstoffen durch den Einsatz eines abgestuften Kombifiltersystems. Optionaler Aktivkohleanteil im Hauptfilter reduziert Gerüche in der Abluft. Zur Absaugung von Laserrauch, Schweiß- und Lötrauch, Schneiderauch sowie verschiedenen Dämpfen und Lösungsmitteln.
Konfigurierbar für Ihren Absaugprozess
Modulare Bauweise und 40 Jahre Erfahrung ermöglichen passgenaue Anpassung auf Ihre Anforderungen
2-fach abgestuftes Kombifilter-System
Diverse Filter-Kombinationen durch flexibles Kassetten-System mit Leerrahmen und Einsätzen
Zyklonvorabscheider-Upgrade
Gewährleistet das Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 μm und schützt in Konsequenz die Filter.
Absaugung mit bis zu zwei Schläuchen oder Absaugarm
Standard Doppelsauganschluss hinten Ø 50 mm, optional Ø 80 mm oder Absaugarm oben
Ergänzen Sie Ihre Konfiguration durch Sicherheits-Upgrades:
Upgrade: EX-Schutz ATEX Zone 22
Durch elektrostatisch ableitfähige Geräte-Ausstattung und Geräteteile für die sichere Absaugung in Zone 22 konzipiert
Upgrade: ESD-Ausführung
ESD-Pulverbeschichtung und ESD-Rollen. Gerät komplett durchgeerdet mit ableitfähigem Filter-Erstausrüstungssatz
Upgrade: W3-konforme-Ausführung
Inklusive Ausblasdiffusor und Streckmetall-Filter als Funkenfänger zur Vermeidung von Brandgefahr
Säureschutz-Beschichtung
Im oberen Gehäusebereich, empfehlenswert für die Absaugung von säurehaltigen Dämpfen
Optimierte Steuerungstechnik - anpassbar auf Ihren Absaugprozess
Leistungsstarke Absaugtechnik bedarf optimaler Steuerungstechnik, deshalb ist unsere neue FEX-Serie mit konfigurierbarer Steuerung ausgestattet, anpassbar auf Ihren Absaugprozess. Bedienbar durch ein übersichtliches und intuitives Control-Panel:
Betriebszustand, Störungen und Warnungen sind auf einen Blick durch LED-Felder erkennbar.
Intuitives Bedienfeld
Stufenlose Regelung der Saugleistung während des Betriebs
Übersichtliches Display zur Anzeige des Betriebszustandes und Meldungen
Steuerungstechnik: Ein wichtiger Sicherheitsfaktor der Absauganlage
- Test-Routine für Motor, Buttons, LEDs und mehr gewährleistet allumfassende Funktionsfähigkeit für maximale Sicherheit
- Umfassende Arten an Stör-Meldungen sowie Filterstatus-Meldungen - mit Piktogrammen und Fehlercode
- Fehler-Protokoll zur Rückverfolgung - um den bestmöglichen Service zu bieten
- Filter-Füllstand wird in Echtzeit angezeigt - für jeden Filter separat
- Und vieles mehr...
Auch die Steuerungstechnik ist auf Ihre Bedürfnisse anpassbar
- Verschiedene Nutzerrollen mit unterschiedlichen Berechtigungen und individuellen Passwörtern
- Echtzeit-Füllstandsanzeige individuell auf Ihr Sauggut einstellbar - für höchste Genauigkeit
- Individuell einstellbare Nachlaufzeit um höchstmögliche Absaugrate zu gewährleisten
- Alarm-Konfiguration entsprechend der Relevanz in Ihrem Absaugprozess
- Und vieles mehr...
Anschluss für Ein-/Aus-Fernsteuerung
Zusätzlich ist eine Verbindung mit Ihren bereits vorhandenen Controllern oder Geräten möglich. Durch eine 8-polige Steckbuchse ergibt sich die komfortable Option eine Fern-Ein und Aus-Schaltung zu implementieren. Außerdem kann der Betriebszustand sowie Signale von Störmeldungen potentialfrei oder mit 24 V weitergeleitet werden.
Gas- und Partikelsensor für noch mehr Sicherheit bei der Absaugung
Das Gas- und Partikelsensor-Upgrade komplettiert den maximalen Sicherheits- und Effizienzanspruch bei Ihrem Absaugprozess.
- Meldet Filterduchbruch - kann sofortige Abschaltung initiieren
- Empfindlichkeit und vieles mehr im Anwendermenü konfigurierbar
- Testfunktion zur Gewährleistung der Funktionsfähigkeit
- Und vieles mehr...
HEPA Filter und Zyklonabscheider für maximale Filtration und Sicherheit
HEPA Schwebstofffilter und Adsorptionsfilter bestehen aus stabiler MDF-Box mit Dichtung und sind vollständig veraschbar. Durch die getrennte Ausführung können Sie Ihr Filtersystem je nach Anwendung passend konfigurieren und je nach Belastung separat austauschen.
Als Speicherfilter kann ein Leerrahmen Ihren Bedürfnissen entsprechend mit einer breiten Palette an passenden Filtereinsätzen konfiguriert werden. Bei der W3-konformen Ausführung ist der Einsatz eines Streckmetall-Filters als Funkenschutz erforderlich. (In Kombination mit Speicherfilter-Leerrahmen + Filtereinsatz + Streckmetall-Filter).
Entdecken Sie Ihr individuelles Kombi-Filtersystem
Alle Filterkassetten der Höhe 146mm können untereinander kombiniert werden.
HEPA Schwebstofffilter
H13/H14 Kassette
5,6 m² Filterfläche,
Höhe 146 mm mit Dichtung
Speicherfilter-Leerrahmen
Standard-Ausführung:
F9-Einsatz
Freie Innenhöhe = 75 mm
Gesamthöhe = 146 mm
Ableitfähige Ausführung:
F9-Einsatz und Streckmetall-Filter
Freie Innenhöhe = 60 mm
Gesamthöhe = 146 mm
Adsorptionsfilter
Aktivkohle Kassette
ca. 6 kg AK,
Höhe 146 mm mit Dichtung
Kombi-Filterkassette
H13/H14 (2,8 m² Filterfläche) und Aktivkohle (ca. 3kg AK):
Höhe = 146 mm mit Dichtung
Passende Einsätze für Speicherfilter-Leerrahmen:
Streckmetall-Filter als Funkenschutz, Höhe 15 mm
G4 Vliesmatte, Höhe 14 mm
G4-Z-Line 0,3 m² - Papprahmen, Höhe 48 mm
G4-Z-Line 0,6 m² - Papprahmen Höhe 96 mm
M5-Filter 0,8 m² - Papprahmen, Höhe 48 mm
F9 Filter 2,2 m² - Kunststoffprofil, Höhe 48 mm
Benutzerfreundlicher und kontaminationsarmer Filterwechsel
Das 2-fach abgestufte Kombi-Filtersystem ermöglicht durch die leicht zugängliche Filterkammer einen unkomplizierten Filterwechsel.
Zyklonabscheider für längere Filterstandzeit und niedrigere Verbrauchsmittelkosten
Das Zyklonabscheider-Upgrade (074-2120) beinhaltet einen rückseitig fest verbauten hochwirksamen Zyklonvorabscheider inklusive 10-Liter-Schmutzbehälter. Dies gewährleistet das Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 µm und schützt in Konsequenz die Filter. Somit erhöht sich die Filterstandzeit und die Verbrauchsmittelkosten sinken. Der Partikel-Austrag (bis 97%) erfolgt im abnehmbaren 10-Liter-Schmutzbehälter, welcher benutzerfreundlich und kontaminationsarm geleert oder gewechselt werden kann.
Filterzyklon-Upgrade FEX 1000.1:
Rückseitig verbauter, hochwirksamer Zyklonvorabscheider zum Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 µm - Erhöht die Filterstandzeit und senkt die Verbrauchsmittelkosten.
Der Partikel-Austrag (bis 97%) erfolgt im abnehmbaren 10-Liter-Schmutzbehälter, welcher benutzerfreundlich und kontaminationsarm geleert oder gewechselt werden kann.
Ihr Partner für industrielle Absauglösungen
EVOTEC entwickelt Absauganlagen und Industriesauger für industrielle Anwendungen und realisiert neben seriennahen Geräten auch anwendungsspezifische Sonderlösungen. Unsere Systeme sind auf Prozesssicherheit, Langlebigkeit und individuelle Anforderungen ausgelegt.
