Absaugung bei Pulverbeschichtung – Pulver sicher erfassen und Anlagen sauber halten
Absaugung bei Pulverbeschichtung – sicher von der Kabine bis zur Reinigung
Beim Pulverbeschichten gelangt nicht das gesamte Beschichtungspulver auf das Werkstück. Overspray kann in der Kabine, an Öffnungen, in Rückgewinnungssystemen sowie beim Farbwechsel, Nachfüllen und Reinigen freigesetzt oder erneut aufgewirbelt werden. Entscheidend ist deshalb ein abgestimmtes System aus Erfassung, Luftführung, Abscheidung, Reinigung und sicherer Sammlung.
EVOTEC entwickelt mobile und stationäre Absauglösungen für die Reinigung und Prozessunterstützung in der Pulverbeschichtung. Die Ausführung richtet sich nach Pulverkenndaten, Anlagenbereich, Staubmenge, Zoneneinteilung und den betrieblichen Abläufen.
Ihre Vorteile bei der Pulverabsaugung:
Pulver möglichst nah an der Freisetzungsstelle erfassen
Kabinenabsaugung, Maschinenanschlüsse und Reinigungsverfahren begrenzen die Ausbreitung von Overspray und abgelagertem Pulver.
Explosionsschutz nicht pauschal, sondern zonenbezogen planen
Pulvereigenschaften, mögliche Zündquellen, Erdung und die tatsächliche Zone bestimmen die erforderliche Geräte- und Anlagenausführung.
Mobile Reinigung und stationäre Prozessabsaugung trennen
Mobile Industriesauger dienen definierten Reinigungsaufgaben; stationäre Systeme werden auf Kabine, Rückgewinnung und dauerhaft angebundene Saugstellen ausgelegt.
Wo entsteht in Ihrer Pulverbeschichtung Overspray – und wie wird heute gereinigt? Teilen Sie uns Pulverart, Anlage, Freisetzungsstellen und Zoneneinteilung mit. Wir prüfen Erfassung, Filterung, Entsorgung und Sicherheitsausführung gemeinsam mit Ihnen.
Wo entsteht Pulverstaub beim Pulverbeschichten?
Pulver kann beim Beschichten, Fördern, Rückgewinnen, Nachfüllen und Reinigen freigesetzt werden. Für die Auslegung reicht die sichtbare Staubwolke allein nicht aus: Auch Ablagerungen auf Kabinenflächen, Böden, Rohrleitungen oder Filtern können bei späterer Aufwirbelung relevant werden.
Overspray in Kabine und Beschichtungsbereich
Nicht auf dem Werkstück abgeschiedenes Pulver wird als Overspray von der Kabinenluftführung erfasst. Öffnungen, Werkstückbewegung und ungünstige Strömungen können Pulver nach außen tragen. Die Erfassung muss deshalb zur Kabinengeometrie, Fördertechnik und Auftragsleistung passen.
Pulverversorgung, Rückgewinnung und Farbwechsel
Beim Nachfüllen, Sieben, Fördern, Entleeren und bei Farbwechseln entstehen zusätzliche Freisetzungsstellen. In Rückgewinnung und Abscheidung können andere Konzentrationen und Zonen als im Arbeitsraum vorliegen. Kreuzkontamination und Produktqualität sind bei zurückgewonnenem Pulver ebenfalls zu berücksichtigen.
Reinigung ist Teil des Schutzkonzepts: Ablagerungen sollten mit dafür geeigneten Verfahren entfernt werden, ohne Pulver großflächig aufzuwirbeln. Trockenes Kehren oder Abblasen mit Druckluft kann die Staubbelastung erhöhen und ist für explosionsgefährdete Bereiche besonders kritisch.
Warum ist die Absaugung sicherheitsrelevant?
Viele organische Beschichtungspulver sind brennbar und können als Staub-Luft-Gemisch explosionsfähig sein. Ob und wo gefährliche explosionsfähige Atmosphäre auftritt, wird anhand der Pulverkenndaten, Freisetzungswahrscheinlichkeit, Absaugwirkung und Anlagenbereiche beurteilt.
Zoneneinteilung ist anlagenbezogen
„Zone 22“ ist keine pauschale Eigenschaft jeder Pulverbeschichtung. Die DGUV Information 209‑052 nennt beispielsweise Zone 22 innerhalb von Pulverkabinen und Zone 20 in geschlossenen Pulverrückgewinnungsanlagen. Die tatsächliche Einstufung muss der betrieblichen Gefährdungsbeurteilung und dem Explosionsschutzdokument entsprechen.
Grundlage: DGUV Information 209‑052 „Elektrostatisches Beschichten“.
Elektrostatische Aufladung und Erdung
Beim elektrostatischen Pulverbeschichten werden Partikel gezielt aufgeladen. Leitfähige Gegenstände, Werkstücke, Förderaufnahmen und Personen müssen nach dem Schutzkonzept zuverlässig geerdet beziehungsweise ableitfähig eingebunden sein. Lackaufbau oder Pulverablagerungen an Gehängen können die Erdverbindung beeinträchtigen.
Die Anforderungen zur Vermeidung elektrostatischer Zündgefahren beschreibt die TRGS 727.
Wie wird Pulver wirksam erfasst und abgeschieden?
Wirksame Absaugung beginnt an der Freisetzungsstelle und hält den vorgesehenen Luftstrom während des Beschichtens stabil. Kabine, Absaugung und Sprühfunktion sollten sicherheitstechnisch aufeinander abgestimmt sein. Ausreichender Unterdruck und passende Erfassung begrenzen Pulveraustritt und Ablagerungen.
Erfassung und Luftführung
Kabinenöffnungen, Werkstückdurchlauf und Sprührichtung beeinflussen die Erfassung. Zu geringe Luftleistung kann Pulver austreten lassen; ungünstig hohe Strömung kann den Auftrag und die Übertragungswirkung beeinträchtigen. Maßgeblich ist der erforderliche Betriebspunkt am realen Prozess.
Filter, Abreinigung und Rückgewinnung
Filterfläche und Abreinigung müssen zur Pulvermenge, Korngröße und Betriebsdauer passen. Rückgewinnungssysteme benötigen eine definierte Trennung von Pulver, Luft und Fremdstoffen. Ob Pulver erneut eingesetzt werden darf, hängt zusätzlich von Qualitätsanforderungen und Herstellerangaben ab.
Sichere Sammlung und Entsorgung
Behälter, Säcke oder Austragssysteme müssen zur Staubmenge und Gefährdung passen. Beim Wechsel dürfen Ablagerungen nicht unnötig aufgewirbelt werden. Unterschiedliche Pulver oder Reinigungsstäube sollten nicht ohne Prüfung gemeinsam gesammelt werden.
Geeignete Geräte für den jeweiligen Bereich
Ein Gerät ist nur dann geeignet, wenn Staubklasse, bestimmungsgemäße Verwendung, Zonen- beziehungsweise ATEX-Eignung und alle Zubehörteile zum Einsatz passen. Ableitfähige Schläuche oder ESD-Ausstattung allein ersetzen keine vollständige Explosionsschutzbewertung.
Entscheidend ist das Gesamtsystem: Kabine, Erfassung, Rohr- oder Schlauchweg, Abscheider, Filter, Abreinigung, Erdung und Austrag müssen gemeinsam sicher funktionieren.
Mobile und stationäre Absaugkonzepte
Mobile Reinigung mit Industriesaugern
Mobile Geräte eignen sich für definierte Reinigungsaufgaben an Kabinen, Böden, Gehängen und Anlagenkomponenten. Die Eignung richtet sich nach Pulver, Staubklasse, Zone, Zündempfindlichkeit und Einsatzort. Das Saugen darf Ablagerungen nicht durch ungeeignete Abluft oder Zubehör erneut verteilen.
Stationäre Kabinen- und Prozessabsaugung
Stationäre Systeme werden für kontinuierliche Erfassung, Pulverrückgewinnung und dauerhaft angebundene Saugstellen ausgelegt. Luftleistung, Unterdruck, Rohrnetz, Filterabreinigung, Austrag und sicherheitstechnische Verriegelungen gehören zur gemeinsamen Planung.
Farbwechsel und Anlagenreinigung
Kurze Farbwechsel erfordern gut zugängliche Flächen, definierte Reinigungsabläufe und ein Konzept gegen Kreuzkontamination. Mobile Sauger können die Reinigung unterstützen; für Innenbereiche von Kabinen oder Rückgewinnungen muss ihre Eignung ausdrücklich geprüft sein.
Pulverrückgewinnung und Qualität
Rückgewinnung kann Materialverluste reduzieren, stellt aber Anforderungen an Siebung, Reinheit und Prozessführung. Eine Absauglösung darf Sicherheits- und Qualitätsanforderungen nicht gegeneinander ausspielen; beide werden aus Pulver, Beschichtungssystem und gewünschter Wiederverwendung abgeleitet.
Verwandte Anwendungen: Mehr zur Feinstaub-Absaugung, zur Absaugung explosionsgefährdeter Stäube und zur Absaugung von Schleifstäuben.
Wovon hängt die Auslegung der Pulverabsaugung ab?
Die Motorleistung oder ein maximaler Volumenstrom allein sagen wenig über die Wirksamkeit am realen Prozess aus. Benötigt wird der passende Betriebspunkt an Kabine oder Saugstelle – einschließlich Rohr- oder Schlauchweg, Filterbelegung und gleichzeitig aktiver Erfassungspunkte.
Pulver und Explosionskenndaten
- Zusammensetzung, Korngröße, Dichte und Feuchte des Beschichtungspulvers
- Brennbarkeit sowie relevante Kenndaten wie Mindestzündenergie und Zündtemperaturen
- kritischstes verwendetes Pulver bei Produkt- oder Farbwechseln
- Staubklasse, Zone und bestimmungsgemäße Eignung des Geräts
Anlage, Erfassung und Betriebsweise
- Kabinentyp, Öffnungen, Fördertechnik und Pulverauftragsleistung
- Rückgewinnung, Filter, Abreinigung und Austrag
- Reinigungsabläufe, Farbwechsel und Wartungszugänge
- mobile Nutzung oder stationäre Integration mit Überwachung und Verriegelung
Typische Fehler vermeiden: Unklare Zonenzuordnung, verschmutzte Erdungspunkte, ungeeignetes Zubehör, zugesetzte Filter oder das Vermischen unterschiedlicher Pulver können Sicherheit und Prozessqualität beeinträchtigen. Änderungen an Pulver oder Anlage sind Anlass für eine erneute Bewertung.
Welche Absaugung passt zu Ihrer Pulverbeschichtung?
Mit Sicherheitsdatenblatt, Pulverkenndaten, Anlagenbeschreibung, Zoneneinteilung, Staubmenge und Reinigungsablauf lässt sich eine belastbare Vorauswahl treffen.
Zone, Pulverkenndaten und Zündquellen gemeinsam bewerten
Explosionsschutz beginnt nicht mit der Gerätekennzeichnung, sondern mit der Gefährdungsbeurteilung. Beschichtungspulver können sich hinsichtlich Mindestzündenergie, Zündtemperatur und Explosionsverhalten deutlich unterscheiden. Liegen keine belastbaren Daten vor, sind Sicherheitsdaten, Herstellerangaben oder eine geeignete Untersuchung heranzuziehen.
Die Zoneneinteilung kann innerhalb einer Anlage wechseln. Ein für Zone 22 geeignetes mobiles Gerät ist daher nicht automatisch für eine geschlossene Rückgewinnung oder jeden Reinigungsfall geeignet. Leitfähige Komponenten und Erdung reduzieren elektrostatische Zündgefahren, ersetzen aber keine passende Geräteauswahl und kein Explosionsschutzkonzept.
Weitere Hinweise: IFA – Bestimmung der Brand- und Explosionseigenschaften von Stäuben.
Mobile Industriesauger für Pulverbeschichtung und Anlagenreinigung
Die hier gezeigten Produkte sind dem Anwendungsgebiet Pulverbeschichtung zugeordnet und eignen sich – abhängig von Ausführung und Einsatzgrenzen – für mobile Reinigungs- und Absaugaufgaben. Staubklasse, Zonen- beziehungsweise ATEX-Eignung, Filter, Zubehör und Entsorgung müssen zum konkreten Pulver und Einsatzort passen.
ECODustPro
Leistungsstarker Industriesauger mit Kombi-Filtersystem ("M"+"H") für sämtliche trockenen Stäube, auch als EX-Schutz- oder Asbest-Ausführung.
EP 1702/ 1703
Leistungsstarker Industrie-Entstauber mit sehr hohem Volumenstrom und großer Filterfläche für die Aufnahme großer Staub- und Partikelmengen, auch als EX-Ausführung.
EP 2130 ECO
Leistungsstarker Industriesauger mit modularer Gerätekonfiguration für variable Filter-Ausstattung, optional EX-geschützt für den Einsatz in ATEX Zone 22.
EP 2130/ EP 2140 ECO / EP 2155 ECO
Robuste Hochleistungs-Industriesauger mit modularer Gerätekonfiguration für variable Filter-, Entsorge- und Steuerungs-Optionen, auch als EX-Ausführung.
EP 2155/ EP 2175 ECO
Robuste Hochleistungs-Industriesauger mit modularer Gerätekonfiguration für variable Filter-, Entsorge- und Steuerungs-Optionen, auch als EX-Ausführung.
EP 2175 / EP 21130
Robuste Hochleistungs-Industriesauger mit modularer Gerätekonfiguration für variable Filter-, Entsorge- und Steuerungs-Optionen, auch als EX-Ausführung.
Robusto
Robuste Hochleistungs-Industriesauger mit modularer Gerätekonfiguration für variable Filter-, Entsorge- und Steuerungs-Optionen, auch als TRGS 519-zertifizierte Asbest- oder EX-Ausführung.

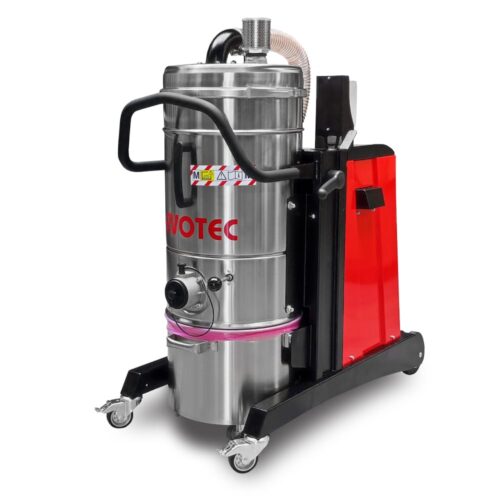

EPS SuperSilent
Schallgedämpfter Hochleistungs-Industriesauger für leisen Dauerbetrieb mit modularer Gerätekonfiguration für variable Filter-, Entsorge- und Steuerungs-Optionen, auch als EX-Ausführung.
EP 312-60 Druckluft-Sauger
Leistungsstarker Druckluft-Industriesauger für das Saugen von sämtlichen trockenen Stäuben.
Häufige Fragen zur Absaugung bei Pulverbeschichtung (FAQ)
Kann beim Pulverbeschichten explosionsfähige Atmosphäre entstehen?
Ja. Viele Beschichtungspulver sind brennbar und können als aufgewirbelter Staub mit Luft ein explosionsfähiges Gemisch bilden. Ob eine gefährliche explosionsfähige Atmosphäre auftritt, hängt von Pulverkenndaten, Konzentration, Freisetzung, Absaugung und Anlagenbereich ab.
Reicht ein für Zone 22 geeigneter Sauger immer aus?
Nein. Zone 22 kann beispielsweise für bestimmte Kabinenbereiche relevant sein; in geschlossenen Rückgewinnungsanlagen kann eine häufigere explosionsfähige Atmosphäre und damit eine andere Zone vorliegen. Gerät, Zubehör und bestimmungsgemäße Verwendung müssen zum tatsächlichen Einsatzort passen.
Wann ist ein mobiles Gerät sinnvoll – und wann eine stationäre Anlage?
Mobile Industriesauger unterstützen definierte Reinigungsaufgaben und wechselnde Einsatzstellen. Stationäre Anlagen übernehmen die kontinuierliche Kabinen- oder Prozessabsaugung, Rückgewinnung und mehrere dauerhaft angebundene Saugstellen. Beide Aufgaben benötigen eine getrennte sicherheitstechnische Bewertung.
Warum sind Erdung und ableitfähige Komponenten wichtig?
Elektrostatisch aufgeladene Pulverpartikel und isolierte leitfähige Teile können Zündgefahren verursachen. Deshalb werden Werkstücke, Gehänge, leitfähige Anlagenteile und Personen entsprechend dem Schutzkonzept geerdet oder ableitfähig eingebunden. Ablagerungen dürfen die Erdverbindung nicht unterbrechen.
Darf abgesaugtes Beschichtungspulver wiederverwendet werden?
Nur wenn Pulverqualität, Siebung, Reinheit und Anlagenhersteller dies zulassen. Reinigungsstaub, Fremdstoffe oder vermischte Farben können eine Wiederverwendung ausschließen. Sicherheits- und Qualitätsanforderungen sind gemeinsam zu prüfen.
