Absauganlagen für Akkuzellen- und Batteriefertigung – Emissionen prozessnah erfassen
Absaugtechnik für die Batteriezellfertigung – abgestimmt auf Material, Prozess und Sicherheitskonzept
Von der Elektrodenherstellung bis zur Zellmontage entstehen je nach Prozess feine Pulver und Partikel, Beschichtungs- und Lösemitteldämpfe sowie Rauch aus Trenn-, Laser- oder Fügeprozessen. Gleichzeitig stellen Trockenraum, Produktreinheit, Materialtrennung und mögliche Brand- oder Explosionsgefährdungen besondere Anforderungen an die Absaugtechnik.
EVOTEC stimmt Erfassung, Luftleistung, Filterstufen, Austrag und Anlagenintegration auf Werkstoff, Freisetzungsweg und Betriebsweise ab – für einzelne Arbeitsplätze, Maschinen oder dauerhaft angebundene Fertigungslinien.
Ihre Vorteile in der Akkuzellen- und Batteriefertigung:
Emissionen direkt am Prozess erfassen
Pulver, Partikel, Dämpfe und Rauch werden an Dosierung, Beschichtung, Bearbeitung oder Montage aufgenommen, bevor sie sich ausbreiten.
Reinheit und Materialtrennung unterstützen
Passende Erfassung und staubarmer Austrag reduzieren Ablagerungen, Kreuzkontaminationen und den Eintrag in sensible Prozessbereiche.
Sicherheitsausführung gezielt festlegen
Filter, ESD-Ausführung, Explosionsschutz, Sorptionsstufen und Überwachung werden aus Stoffdaten und Gefährdungsbeurteilung abgeleitet.
An welchem Fertigungsschritt entstehen bei Ihnen Partikel, Dämpfe oder Rauch? Beschreiben Sie uns Material, Prozess, Freisetzungsstelle, Betriebsdauer und Raumkonzept. Wir prüfen Erfassung, Filtertechnik und Anlagenintegration gemeinsam mit Ihnen.
Welche Emissionen entstehen in der Batteriezellfertigung?
Die Fertigung umfasst sehr unterschiedliche Stoffe und Prozessschritte. Pulverförmige Aktivmaterialien, Leitadditive, Binder, Lösemittel, Elektrolyte und Bearbeitungsrückstände können jeweils andere Gesundheits-, Brand-, Explosions- und Qualitätsrisiken besitzen. Eine pauschale „Batteriestaub“-Lösung ist deshalb nicht belastbar.
Pulver und Partikel der Elektrodenfertigung
Beim Dosieren, Umfüllen, Mischen, Mahlen und bei der Reinigung können feine aktive Materialien, Graphit, Leitruß oder andere Additive freigesetzt werden. Zusammensetzung, Partikelgröße, Staubungsverhalten, Feuchteempfindlichkeit und sicherheitstechnische Kennwerte bestimmen Erfassung und Filterkonzept.
Grundlage für die Beurteilung ist die tätigkeitsbezogene Gefährdungsbeurteilung; die BAuA weist darauf hin, dass inhalative, dermale sowie Brand- und Explosionsgefährdungen getrennt zu bewerten sind.
Dämpfe, Aerosole und thermische Prozesse
Beim Mischen, Beschichten, Trocknen oder Befüllen können abhängig von Rezeptur und Anlage Dämpfe oder Aerosole entstehen. Laserschneiden, Laserschweißen und andere thermische Fügeverfahren können zusätzlich Rauch und sehr feine Partikel freisetzen. Für diese Stoffgruppen sind unterschiedliche Abscheide- beziehungsweise Sorptionsstufen erforderlich.
Die Auslegung beginnt deshalb immer mit Sicherheitsdatenblättern, Prozessparametern und dem realen Freisetzungsweg. Sichtbarkeit oder Geruch allein reichen für die Bewertung nicht aus.
Wo setzt eine wirksame Absaugung an?
Emissionen werden möglichst nah an der Entstehungsstelle erfasst. Geschlossene Übergaben, Einhausungen und maschinenintegrierte Erfassung verhindern eine Ausbreitung in Trockenraum, Reinbereich oder Produktionshalle und senken gleichzeitig den erforderlichen Luftvolumenstrom.
Mischen, Dosieren, Beschichten und Transfer
Bei Sack- oder Gebindeentleerung, Dosierung, Mischerbeschickung und Pulvertransfer sind eingehauste Übergaben und definierte Absaugstellen besonders wirksam. Beim Beschichten und Trocknen müssen Abluftführung, Lösemittel, Temperatur und möglicher Explosionsschutz gemeinsam mit der Prozessanlage betrachtet werden.
Schneiden, Lasern, Fügen und Montage
Beim Schneiden und Stanzen entstehen Kanten- und Abriebpartikel; Laser- und thermische Fügeverfahren können Rauch und Aerosole erzeugen. Die Erfassung muss Werkzeugbewegung, Bauteilgeometrie und Prozessgas berücksichtigen. Bei der Montage und Nacharbeit kommen lokale Erfassung und sichere Reinigung hinzu.
Wie werden Partikel und Dämpfe sicher abgeschieden?
Erfassung, Abscheidung und Austrag bilden ein Gesamtsystem. Partikel- und Gasphase, hygroskopische oder reaktive Eigenschaften, brennbare Stoffe, Materialverträglichkeit und die gewünschte Rückführung der gereinigten Luft müssen gemeinsam bewertet werden.
Geschlossene Erfassung und definierter Betriebspunkt
Einhausungen, Absaugkabinen, Maschinenanschlüsse und lokal nachgeführte Erfassung reduzieren Nebenluft und verbessern die Erfassungswirkung. Luftvolumenstrom, Unterdruck und Druckverlust werden so gewählt, dass der Prozess stabil bleibt und das Raumluftkonzept nicht unkontrolliert beeinflusst wird.
Partikelfilter und staubarmer Austrag
Filterfläche, Abscheidegrad, Abreinigung und Austrag richten sich nach Staubmenge und Gefährdung. Je nach Stoff können zusätzliche Fein- oder Schwebstofffilter erforderlich sein. Ein einzelnes H13- oder H14-Filterelement ersetzt jedoch keine entsprechend ausgelegte und geprüfte Gesamtanlage.
Dämpfe und Lösemittel
Gasförmige Stoffe werden nicht zuverlässig von Partikelfiltern abgeschieden. Je nach Lösemittel oder Elektrolytbestandteil kommen abgestimmte Abluftführung oder Sorptionsstufen infrage. Sorptionsmedien haben eine begrenzte Kapazität; Durchbruch, Wechselintervalle und Brandlast müssen berücksichtigt werden.
Materialtrennung, Reinigung und Entsorgung
Getrennte Systeme oder klar definierte Reinigungs- und Wechselkonzepte reduzieren Kreuzkontaminationen zwischen Anoden-, Kathoden- und anderen Materialien. Staubarmer Filterwechsel, geschlossene Austräge und geeignete Entsorgungsgebinde begrenzen die Exposition bei Wartung und Instandhaltung.
Für feuchte- oder reaktive Stoffe, brennbare Pulver und lösemittelhaltige Prozesse muss geprüft werden, welche Stoffkombinationen im Absaugsystem überhaupt zulässig sind. Nicht jede Materialmischung darf gemeinsam abgesaugt oder gesammelt werden.
Stationäre Prozessabsaugung und mobile Reinigung
Stationäre Anlagen für Maschinen und Fertigungslinien
Stationäre Anlagen eignen sich für kontinuierliche Prozesse, mehrere Erfassungsstellen und definierte Rohrnetze. Sie können Mischer, Dosierer, Beschichter, Bearbeitungsmaschinen, Laserzellen oder Montagebereiche versorgen und zentral überwacht werden.
Mobile Lösungen für Reinigung und Sonderfälle
Mobile Sauger unterstützen kontrollierte Reinigung, Wartung, Werkzeugwechsel und lokal begrenzte Arbeiten. Ob ein Gerät für das konkrete Batteriematerial, den Trockenraum und eine mögliche EX-Zone geeignet ist, muss gesondert geprüft werden. ESD-Ausstattung allein ist kein Explosionsschutz.
Dezentral oder zentral absaugen
Dezentrale Anlagen begrenzen Stoffwege und erleichtern Materialtrennung. Zentrale Systeme können mehrere gleichartige Prozesse versorgen. Gleichzeitigkeitsfaktor, Rohrnetz, Druckverlust, Rückführung, Wartungszugang und Havariekonzept entscheiden über die geeignete Architektur.
Trockenraum und Raumluftbilanz
In Trocken- und Reinbereichen beeinflusst jede Absaugung die Luftbilanz. Erfassung und Anlagenleistung werden mit Raumdruck, Zuluft, Feuchteführung und Schleusenkonzept abgestimmt. So wird der Gefahrstoffschutz verbessert, ohne die Prozessbedingungen unnötig zu destabilisieren.
Wichtig: Prozessabsaugung, Raumlufttechnik, Brandschutz und Explosionsschutz müssen als zusammenhängendes Konzept betrachtet werden.
Wovon hängt die Auslegung ab?
Eine sichere Auslegung benötigt konkrete Stoff- und Prozessdaten. Dazu gehören Rezeptur beziehungsweise Sicherheitsdaten, Partikel- oder Dampffreisetzung, Produktionsmenge, Schichtbetrieb, Raumklasse, Feuchteanforderung und die geplante Anlagenintegration.
Stoffdaten und Gefährdungsbeurteilung
Zu prüfen sind Gesundheitsgefahren, Brennbarkeit, Explosionskenngrößen, Reaktivität, Feuchteempfindlichkeit und mögliche gefährliche Wechselwirkungen. Bei brennbaren Stäuben oder Dämpfen wird die Explosionsgefährdung nach den einschlägigen Regeln bewertet; eine Zone darf nicht allein aus dem Produktnamen abgeleitet werden.
Prozess, Betriebspunkt und Anlagenintegration
Erfassungsgeometrie, Luftvolumenstrom, Unterdruck, Rohrnetz, Gleichzeitigkeitsfaktor, Filterabreinigung, Austrag, Überwachung und Wartung bestimmen die technische Ausführung. Schnittstellen zur Maschine und zum Leitsystem werden frühzeitig festgelegt.
Vor Inbetriebnahme und wiederkehrend ist zu prüfen, ob Erfassung, Luftleistung, Filterüberwachung und sichere Entsorgung unter realen Betriebsbedingungen funktionieren. Änderungen an Rezeptur oder Prozess können eine Neubewertung erforderlich machen.
Welche Absaugtechnik passt zu Ihrer Batteriefertigung?
Nennen Sie uns Prozessschritt, Materialien, Stoffdaten, Freisetzungsstelle, Betriebsdauer, Raumkonzept und Sicherheitsanforderungen. EVOTEC entwickelt daraus ein passendes stationäres oder mobiles Absaugkonzept.
Explosionsschutz und ESD richtig einordnen
Brennbare Stäube, Dämpfe oder hybride Gemische können eine Explosionsgefährdung verursachen. Ob Zonen und welche Schutzmaßnahmen erforderlich sind, ergibt sich aus Stoffkennwerten, Freisetzung und Gefährdungsbeurteilung nach der TRGS-720-Reihe. Die TRGS 727 behandelt zusätzlich Zündgefahren durch elektrostatische Aufladung. Erdung und ableitfähige Komponenten sind wichtige Einzelmaßnahmen, ersetzen aber kein vollständiges Explosionsschutzkonzept.
PROZESSLÖSUNGEN
Relevante Absauganwendungen in der Akkuzellen- und Batteriefertigung
Jeder Fertigungsschritt stellt andere Anforderungen an Erfassung, Filterung und Sicherheitsausführung. Wählen Sie die passende Prozesslösung, um die technischen Hintergründe und geeigneten Geräte zu sehen.
Feinstaubabsaugung
Für feine Elektrodenpulver, Graphit, Leitadditive und Bearbeitungsrückstände beim Dosieren, Mischen, Schneiden und Reinigen.
EX-geschützte Absaugung
Für Fertigungsschritte, bei denen brennbare Stäube, Dämpfe oder hybride Gemische nach der Gefährdungsbeurteilung sicher beherrscht werden müssen.
Rauch- und Dampfabsaugung
Für Beschichtungs-, Lösemittel-, Elektrolyt- und weitere gasförmige Emissionen, die nicht allein mit Partikelfiltern abgeschieden werden können.

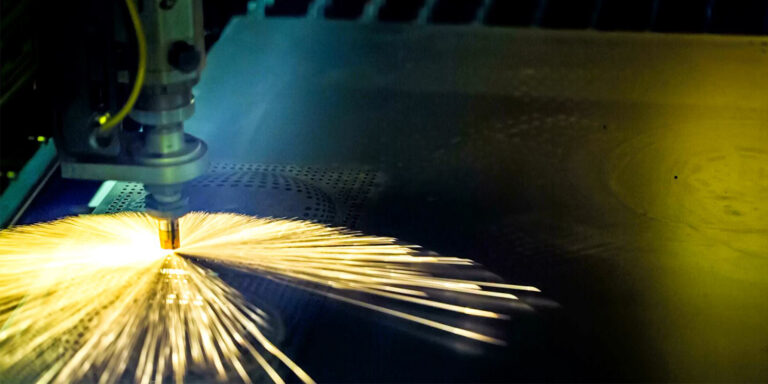

Laserrauchabsaugung
Für Lasertrennen, Laserreinigung und Laserschweißen in der Zell-, Modul- und Packfertigung mit prozessnaher Erfassung.

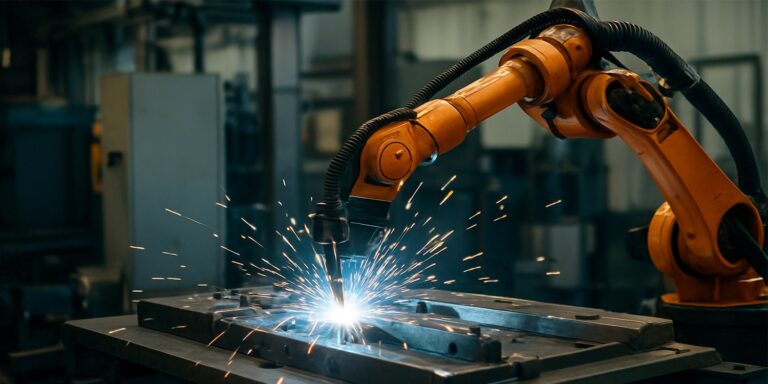

Schweiß- und Lötrauchabsaugung
Für Kontaktierung, elektrische Verbindungen, Montage und Nacharbeit, bei denen Rauch, Partikel oder Flussmittelprodukte entstehen.
Ihr Prozess ist nicht aufgeführt?
Beschreiben Sie uns Fertigungsschritt, Material und Emission. Wir prüfen, welche Erfassungs- und Filterlösung zu Ihrer Anwendung passt.
Häufige Fragen zur Absaugung in der Batteriefertigung (FAQ)
Welche Emissionen entstehen bei der Akkuzellenfertigung?
Je nach Fertigungsschritt können Elektrodenpulver, Graphit, Leitadditive, Bearbeitungspartikel, Beschichtungs- oder Lösemitteldämpfe sowie Laser- und Fügerauch entstehen. Die tatsächliche Zusammensetzung ergibt sich aus Rezeptur, Sicherheitsdaten und Prozessparametern.
Wann ist eine stationäre Absauganlage sinnvoll?
Stationäre Anlagen sind besonders geeignet, wenn Maschinen oder mehrere Erfassungsstellen dauerhaft angebunden sind, kontinuierlich gearbeitet wird oder Luftleistung und Filterzustand zentral überwacht werden sollen. Rohrnetz und Gleichzeitigkeitsfaktor werden für den realen Betrieb ausgelegt.
Ist für Batteriestaub immer eine EX-Anlage erforderlich?
Nein. Entscheidend ist, ob brennbare Stäube oder Dämpfe in gefährlicher Konzentration auftreten können. Diese Beurteilung basiert auf Stoffkennwerten, Freisetzung und Betriebsweise. Erst daraus folgen Zonen, Gerätekategorie und weitere Explosionsschutzmaßnahmen.
Welche Rolle spielen ESD und Materialtrennung?
ESD-Maßnahmen reduzieren elektrostatische Aufladung und können Bauteile sowie Prozesse schützen. Sie sind jedoch nicht automatisch ein vollständiger Explosionsschutz. Materialtrennung verhindert zudem unerwünschte Vermischungen und Kreuzkontaminationen in Produkt, Filter und Sammelbehälter.
Wann kommen Gas- oder Aktivkohlefilter zum Einsatz?
Partikelfilter scheiden Gase und Dämpfe nicht zuverlässig ab. Bei lösemittel- oder elektrolythaltigen Emissionen können – abhängig vom Stoff – Abluftführung oder geeignete Sorptionsstufen erforderlich sein. Aktivkohle wird stoff- und mengenbezogen ausgelegt und muss vor dem Durchbruch gewechselt werden.
Ihr Partner für industrielle Absauglösungen
EVOTEC entwickelt stationäre Absauganlagen und mobile Lösungen für sensible industrielle Fertigungsprozesse. Von der einzelnen Erfassungsstelle bis zur vernetzten Produktionsanlage werden Luftleistung, Filtertechnik, Materialtrennung, Überwachung und Sicherheitsausführung an die Batteriefertigung angepasst.
Inbetriebnahme
Wartung
Welche Absauglösung passt zu Ihrem Batterieprozess?
Teilen Sie uns Prozessschritt, Materialien, Sicherheitsdaten, Freisetzungsstelle, Produktionsmenge, Betriebsdauer, Raumkonzept und mögliche Brand- oder Explosionsgefährdungen mit. EVOTEC unterstützt Sie bei der Auslegung einer geeigneten Lösung.
