EP 2815/ 2822 Industrie Absauganlage
Industrie Absauganlage - 400 Volt
Leistungsstarke und energieeffiziente Absauganlage mit hohem Luftvolumen zum Erfassen und Filtern trockener und gesundheitsgefährdender Stäube
- Zur Absaugung rieselfähiger, trockener Stäube, sowie Schwebstäube und Rauch beim Schweißen, Schleifen, Polieren
- Leistungsstarke Mitteldruckturbine Dauerlauf geeignet (24/7)
- großes Luftvolumen, Frequenzumrichter (FU) zur Volumenstrom-Regelung
- Große Filterpatronen mit automatischer Druckluft-Abreinigung für lange Filterstandzeiten
- PreCoat als Filterhilfsmittel (optional) für komplizierte Stäube
Upgrades

Upgrade: Aktivkohlemodul
Kammer mit Mitteldruck-Turbine IE3
Standard: Ausblasgitter - wahlweise link, rechts oder hinten
Option: Ø 200 mm Abluft-Stutzen
Druckluft-Anschluss zur pneumatischen Filterabreinigung
Ansaugöffnung mit Bördelstutzen Ø 150 mm - wahlweise links, rechts oder hinten
35 L Schmutzbehälter mit Lenkrollen

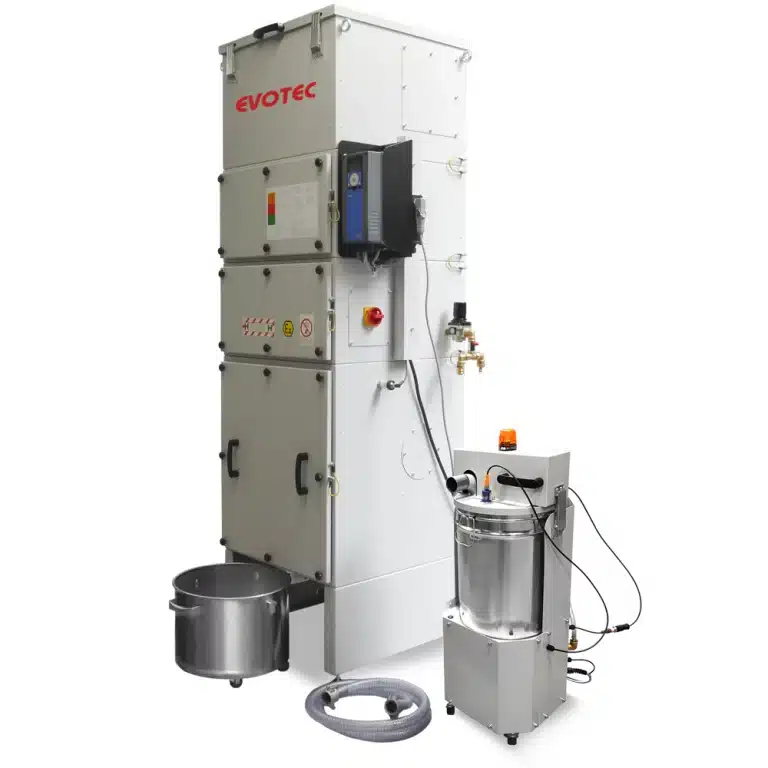

Option: PreCoat-Dosiereinheit zum Filterschutz bei klebrigen und komplizierten Stäuben

Option: Abluftanschluss Ø 200 mm oder Ø 150 mm oben
Standard: Ausblasgitter - wahlweise link, rechts oder hinten
Option: Ø 200 mm Abluft-Stutzen
Standard: Ausblasgitter - wahlweise link, rechts oder hinten
Option: Ø 200 mm Abluft-Stutzen
Ansaugöffnung mit Bördelstutzen Ø 150 mm - wahlweise links, rechts oder hinten
Ansaugöffnung mit Bördelstutzen Ø 150 mm - wahlweise links, rechts oder hinten

Sonderausführung auf Kundenwunsch: EP 2822-IPA, speziell für die Absaugung von Isopropanol

Baugruppen | EP 2815 | EP 2822 | |
---|---|---|---|
1.) Motor und Steuerung (auswählen) | Watt | 1x1.500 | 1x2.200 |
Spannung bei 50/60 Hz. | Volt | 400 V – 3 ~ | 400 V – 3 ~ |
Motornennstrom max. | Amp | 3,0 | 4,0 |
Luftmenge freiblasend max. | m³/h | 2.050 | 2.500 |
Unterdruck max. | Pa | 3.300 | 3.500 |
Betriebs-Luftmenge ca.*) | m³/h | 1.650 | 1.950 |
Betriebs-Unterdruck ca.*) | Pa | 2.800 | 3.200 |
Schutzart | IP 54 | IP 54 | |
Schalldruckpegel | dB(A) | 67 | 67 |
Sauganschluss | mm | Ø 150 mm (Position wahlweise) | Ø 150 mm (Position wahlweise) |
Abluft | mm | Ausblasgitter (Position wahlweise) | Ausblasgitter (Position wahlweise) |
Schmutzbehälter | l | 35 | 35 |
Abmessungen LxBxH **) | mm | 740x800x1970-2380 | 740x800x1970-2380 |
Betriebstemperatur | °C | 5-35 | 5-35 |
Betriebsfeuchtigkeit | % | 10-70 | 10-70 |
Gewicht ca. | kg | 180 | 182 |
Art.-Nr. Motorgehäuse | 054-8031 | 054-8033 | |
2.) Filtereinheit Staubklasse M (hinzufügen) | |||
„M“ – 4 Patronen á 4,2 m² (16,8m²) | M4PF 054-8036 | M4PF 054-8036 | |
„M“ – 1 Patrone (10,0 m²) | M1PF 054-8037 | M1PF 054-8037 | |
UPGRADES | |||
Staubklasse "H14"-Filterkassette, 8,4 m² | H 054-8035 | H 054-8035 | |
Aktivkohle inkl. 2 AK-Paneelen | AK054-8034 | AK054-8034 | |
EX-Schutz nach ATEX Zone 22 | EX 054-8042 | EX 054-8042 | |
ESD-Ausführung elektrostat. ableitfähig | ESD 054-8044 | ESD 054-8044 |
*) Betriebsdaten inklusive Standard-Filterausstattung im Werkszustand ohne weitere Optionen wie Funkenfalle, Rohrleitung oder H-Upgrade, etc. Der Betriebspunkt variiert aufgrund von Leistungseinstellung und Leitungsauslegung (Ø , Länge) sowie Erfassung am Ansaugpunkt.
**) Bezogen auf die Standard-Ausführung und variieren je nach Geräte-Ausstattung
Leistungsstarke stationäre Industrie-Absauganlage mit hohem Luftvolumen zur Erfassung und Filtern trockener und gesundheitsgefährdeter Stäube
Optimal zur Absaugung von rieselfähigen, trockenen Stäuben und Rauch beim Schweißen, Schleifen, Polieren, Schneiden von Metallen oder Kunststoffen oder an Umfüllstationen.
Hohe Qualitätsstandards – wartungsfreie energie-effiziente IE3– Mitteldruck-Turbine für den 3-Schicht-Betrieb geeignet. Optimal für die Absaugung großer Luftvolumen zur Erfassung von Schwebstäuben – z. B. vom Laserschneiden. Komfortable Behälterabsenkung des 35-l-Schmutz-behälters für einfache Entsorgung des Sauggutes. Moderne Patronenfilteranlage mit widerstandsfähigem Polyester-Filter mit großer Filterfläche in Staubklasse M. Pneumatische und automatische Abreinigung der Patronenfilter für lange Filterstandzeiten. Externer Druckluftanschluss erforderlich. Integrierter Prallabscheider für die Vorabscheidung von grobem Sauggut.
Optionen:
- PreCoat-Einrichtung bei komplizierten Stäuben oder zum Schutz der Filter bei klebrig-haftenden Stäuben.
- mit EX-Schutz und geeignet für den Einsatz nach ATEX in Zone 22.
- weitere Schutzmaßnahmen, z.B.: Entlastungsventil oder Berstscheibe auf Anfrage erhältlich.
- ESD-Ausführung: komplett durchgeerdet; ESD-Pulverbeschichtung; Füße/ Rollen ESD
Energieeffiziente und an kundenseitige Prozesse anpassbare Steuerung:
Drehzahl-Steuerung
Die Leistung der Anlage wird auf eine feste Drehzahl eingestellt (Hz.-Anzeige).
Oder optional:
Saugdruck-Regelung (PID)
Durch Sensoren in der Anlage wird der Bedarf des Luftvolumens ermittelt und der Frequenzumrichter regelt automatisch auf den passenden Unterdruck (mbar-Anzeige).
Stellen Sie Ihre Anlage individuell aus diesen Baugruppen zusammen:
1. Motor- und Steuerungs-Komponenten
2. Filterkammer- und Entsorge-Einheit (35l)
3. Upgrades optional
Ansaugöffnung mit Bördelstutzen Ø 150 mm wahlweise rechts, links oder hinten zu platzieren. Ausblasgitter ebenfalls rechts, links oder hinten zu platzieren. Optionen wie ein Abluftstutzen sind gesondert zu bestellen.
Schmutzbehälter Volumen = 35 Liter, optional mit Füllstandskontrolle
-
