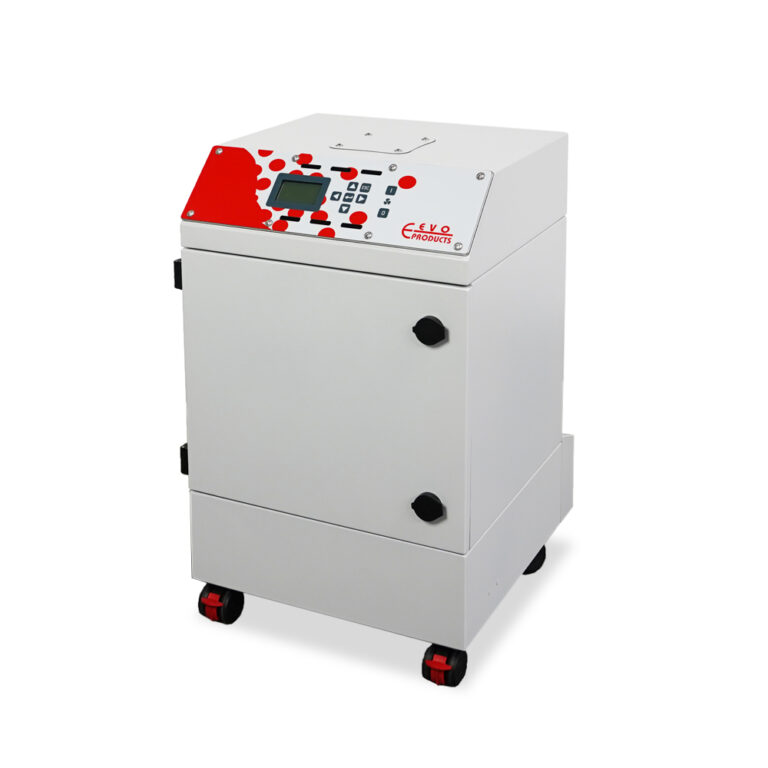

FEX 1000.1: Schweißrauch- Lötrauch- und Staubabsaugung

Optionen:
- Saugschlauch-Anschluss Ø 50 mm oder Ø 80 mm
- Anschluss-Möglichkeit für Absaugarm
Intuitives Control-Panel mit optimierte Steuerungssoftware - anpassbar auf Ihren Absaugprozess
Leicht zugängliche Filterkammer mit konfigurierbarem Kombi-Filtersystem -
für einen benutzerfreundlichen und kontaminationsarmen Filterwechsel
Hohe Mobilität durch leichtgängige Rollen mit Feststellbremse

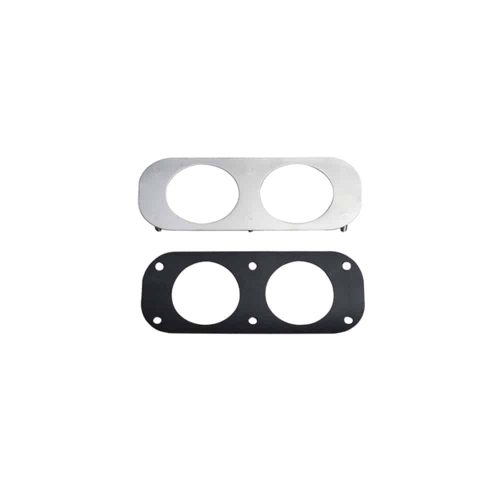

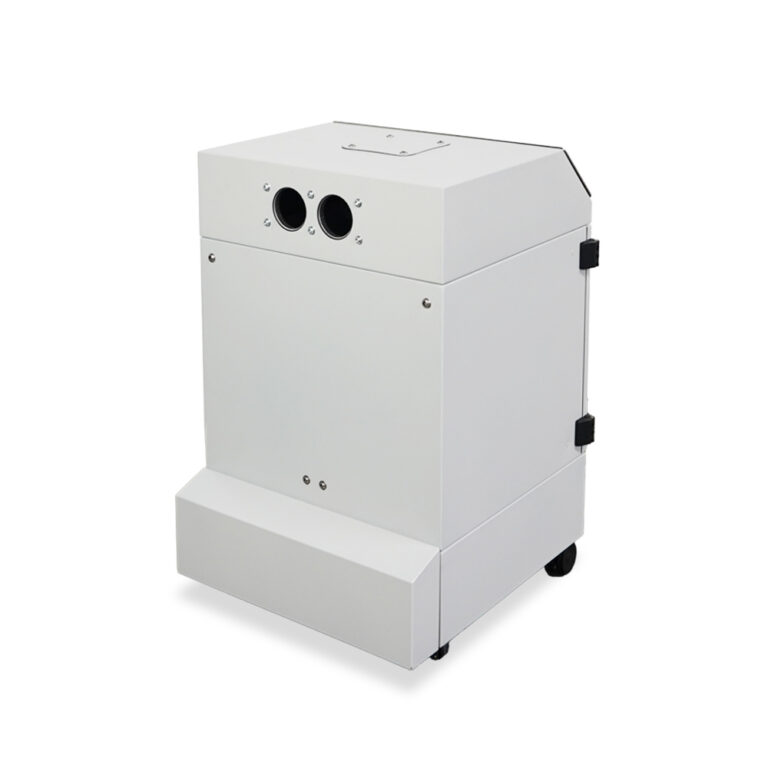

Doppelsauganschluss - wahlweise 2 x Ø50mm hinten oder 1 x Ø50mm oben
Gepulvertes Gehäuse - Schutzklasse IP 55
Untenliegende Turbine - niedriger Schwerpunkt
Abluftöffnung und elektr. Anschlüsse geschützt - Schutzabdeckung abnehmbar

Filterzyklon-Upgrade FEX 1000.1:
Rückseitig verbauter, hochwirksamer Zyklonvorabscheider zum Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 µm - Erhöht die Filterstandzeit und senkt die Verbrauchsmittelkosten.
Der Partikel-Austrag (bis 97%) erfolgt im abnehmbaren 10-Liter-Schmutzbehälter, welcher benutzerfreundlich und kontaminationsarm geleert oder gewechselt werden kann.
110 Volt/ 230 Volt
Prozessanpassbare Absauganlage, geeignet für Schweißrauch, Lötrauch, Dämpfe oder Schwebstäube - EX-geschützt für Zone 22, ableitfähige ESD-Ausführung oder W3-konform.
- Leistungsstarkes EC-Gebläse Dauerlauf geeignet (24/7), großes Luftvolumen, stufenlose Volumenstrom-Regelung
- Durch geringe Bauhöhe auch als Unter-Tisch-Gerät verwendbar
- Moderne Steuerungstechnik mit Anzeige Gerätestatus und Filtermeldungen
- Zuverlässige Filtration durch abgestuftes Kombifilter-System
- Anschluss für Ein-/Aus-Fernsteuerung
Jetzt Ihre Absauganlage konfigurieren – alle Details finden Sie weiter unten. Oder lassen Sie sich persönlich beraten – wir helfen Ihnen gerne weiter!
Anwendungsgebiete
Modell | FEX 1000.1 | |
---|---|---|
Spannung bei 50/60 Hz. | Volt | 230 (oder 110) |
Motorleistung | Watt | 1.100 |
Luftmenge max. freiblasend an Turbine | m³/h | 350 |
Luftmenge max. im Betriebszustand *) | ||
mit 3m Saugschlauch Ø 50 | m³/h | 210 |
mit 3m Saugschlauch Ø 80 | m³/h | 240 |
mit 2 x 3m Saugschlauch Ø 50 | m³/h | 2 x 150 |
Maximal einsetzbare Länge Saugschlauch | m | 12 (Ø 50 mm) |
Unterdruck max. | Pa | 10.000 |
Unterdruck im Betriebszustand max. *) | Pa | 9.000 |
1. Filterstufe Speicherfilter Rahmen F9 | m² | 2,2 |
2. Filterstufe Schwebstofffilter H13/H14 | m² | 2,8 |
optionale Filterstufe: AK-Adsorptionsfilter | kg | 3,0/ 6,0 |
Schalldruckpegel (je nach Leistungs-Einstellung) | dB(A) | 52 - 69 |
Gewicht | kg | 22 (+12 Filter) |
Abmessungen L x B x H | mm | 400 x 430 x 709 |
Schutzart | IP 55 | |
Betriebstemperatur | °C | 5-40 |
Betriebsfeuchtigkeit (nicht kondensierend) | % | 10 - 90% |
Farbe | RAL 7035 | |
Gehäuse | Stahl, pulverbeschichtet | |
Standard-Ausführung | Art.-Nr. | 710-1116 |
Upgrade: EX-geschützt für ATEX Zone 22 | Art.-Nr. | 054-8049 |
Upgrade: W3-konforme Ausführung | Art.-Nr. | 054-8050 |
Upgrade: ESD-Ausführung | Art.-Nr. | 054-8051 |
*) Betriebsdaten inklusive Standard-Filterausstattung im Werkszustand ohne weitere Optionen wie Funkenfalle, Rohrleitung oder H-Upgrade, etc. Der Betriebspunkt variiert aufgrund von Leistungseinstellung und Leitungsauslegung (Ø , Länge) sowie Erfassung am Ansaugpunkt.
**) Bezogen auf die Standard-Ausführung und variieren je nach Geräte-Ausstattung
Prozessanpassbare Absauganlage, geeignet für Schweißrauch, Lötrauch, Dämpfe oder Schwebstäube
Hohe Qualitätsstandards – für den 3-Schicht-Betrieb geeignet.
Komfortabler Filterwechsel durch 2-Kassetten-System mit unabhängig wechselbaren Filterkassetten.
Zuverlässiges Ausfiltern von Schwebstoffen durch den Einsatz eines 2-fach abgestuften Kombifiltersystems.
Optionaler Aktivkohleanteil im Hauptfilter reduziert Gerüche in der Abluft. Zur Absaugung von Laserrauch, Schweiß- und Lötrauch, Schneiderauch sowie verschiedenen Dämpfen und Lösungsmitteln.
Dauerbetriebsfeste EC-Gebläse für die Absaugung großer Luftvolumen zur Erfassung von Schwebstäuben.
Absaugung mit bis zu zwei Schläuchen oder einem Absaugarm, Schlauchanschluss hinten oder oben.
Über intuitives Bedienfeld leicht und komfortabel an die individuellen Anforderungen anzupassen.
Übersichtliches Grafikdisplay und große, mehrfarbige LEDs für schnellen Überblick über Gerätestatus oder Einstellungen.
Standard-Ausführung:
Filter-Erstausrüstungssatz bestehend aus:
• Speicherfilter-Leerrahmen mit F9-Einsatz
• HEPA Schwebstoff-Filter H13/ H14
Upgrade:
EX-geschützt nach ATEX für die sichere Absaugung in Zone 22: Geräte-Ausstattung und Geräteteile elektrostatisch ableitfähig.
Filter-Erstausrüstungssatz (mit Erdungslasche) bestehend aus:
• Streckmetall-Filter
• Speicherfilter-Leerrahmen mit F9-Einsatz
• HEPA Schwebstoff-Filter H13/ H14
Upgrade:
W3-konforme Ausführung inkl. Streckmetall-Filter als Funkenfänger zur Vermeidung von Brandgefahr.
Filter-Erstausrüstungssatz bestehend aus:
• Streckmetall-Filter
• Speicherfilter-Leerrahmen mit F9-Einsatz
• HEPA Schwebstoff-Filter H13/ H14
Upgrade:
ESD-Ausführung mit ESD-Pulverbeschichtung und ESD-Rollen.
Filter-Erstausrüstungssatz bestehend aus:
• Speicherfilter-Leerrahmen mit F9-Einsatz
• HEPA Schwebstoff-Filter H13/H14
HEPA Filter und Zyklonabscheider für maximale Filtration und Sicherheit
HEPA Schwebstofffilter und Adsorptionsfilter bestehen aus stabiler MDF-Box mit Dichtung und sind vollständig veraschbar. Durch die getrennte Ausführung können Sie Ihr Filtersystem je nach Anwendung passend konfigurieren und je nach Belastung separat austauschen.
Als Speicherfilter kann ein Leerrahmen Ihren Bedürfnissen entsprechend mit einer breiten Palette an passenden Filtereinsätzen konfiguriert werden. Bei der W3-konformen Ausführung ist der Einsatz eines Streckmetall-Filters als Funkenschutz erforderlich. (In Kombination mit Speicherfilter-Leerrahmen + Filtereinsatz + Streckmetall-Filter).
Entdecken Sie Ihr individuelles Kombi-Filtersystem
Alle Filterkassetten der Höhe 146mm können untereinander kombiniert werden.

HEPA Schwebstofffilter
H13/H14 Kassette
5,6 m² Filterfläche,
Höhe 146 mm mit Dichtung
Speicherfilter-Leerrahmen
Standard-Ausführung:
F9-Einsatz
Freie Innenhöhe = 75 mm
Gesamthöhe = 146 mm
Ableitfähige Ausführung:
F9-Einsatz und Streckmetall-Filter
Freie Innenhöhe = 60 mm
Gesamthöhe = 146 mm
Adsorptionsfilter
Aktivkohle Kassette
ca. 6 kg AK,
Höhe 146 mm mit Dichtung
Kombi-Filterkassette
H13/H14 (2,8 m² Filterfläche) und Aktivkohle (ca. 3kg AK):
Höhe = 146 mm mit Dichtung
Passende Einsätze für Speicherfilter-Leerrahmen:
Streckmetall-Filter als Funkenschutz, Höhe 15 mm
G4 Vliesmatte, Höhe 14 mm
G4-Z-Line 0,3 m² - Papprahmen, Höhe 48 mm
G4-Z-Line 0,6 m² - Papprahmen Höhe 96 mm
M5-Filter 0,8 m² - Papprahmen, Höhe 48 mm
F9 Filter 2,2 m² - Kunststoffprofil, Höhe 48 mm
-
Kombi-Filterkassette H13/H14 und AKAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Speicherfilter-Leerrahmen mit F9-FilterAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
G4-Z-LineAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
G4-VliesmatteAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden

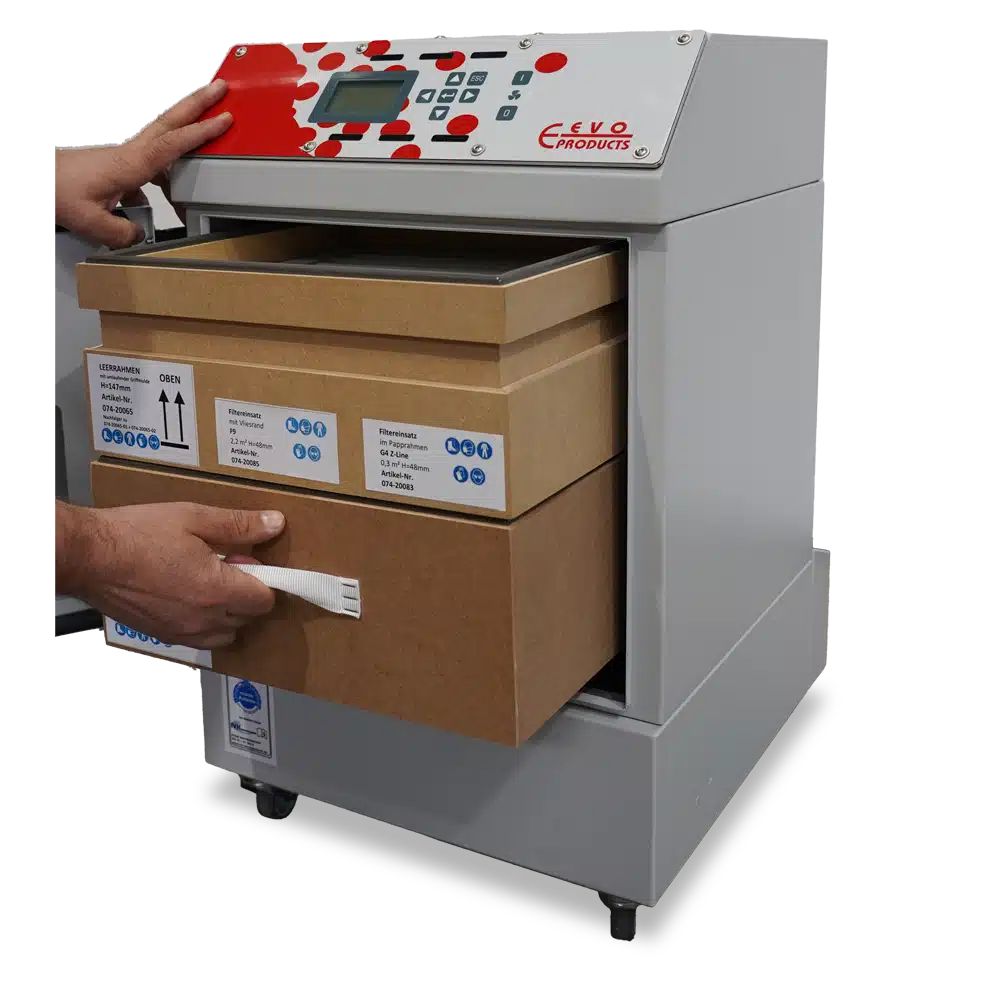

Benutzerfreundlicher und kontaminationsarmer Filterwechsel
Das 2-fach abgestufte Kombi-Filtersystem ermöglicht durch die leicht zugängliche Filterkammer einen unkomplizierten Filterwechsel.

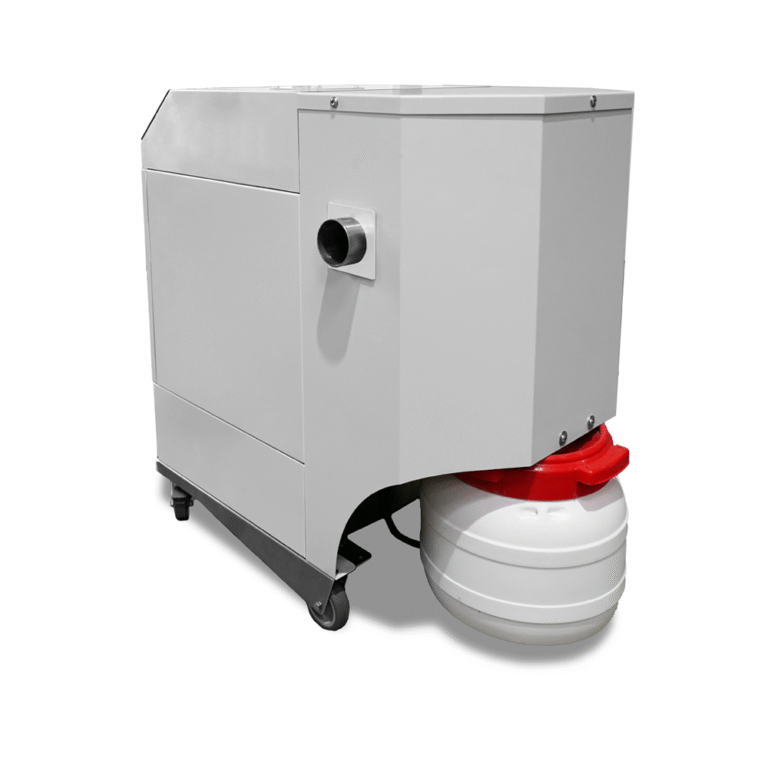

Zyklonabscheider für längere Filterstandzeit und niedrigere Verbrauchsmittelkosten
Das Zyklonabscheider-Upgrade (074-2120) beinhaltet einen rückseitig fest verbauten hochwirksamen Zyklonvorabscheider inklusive 10-Liter-Schmutzbehälter. Dies gewährleistet das Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 µm und schützt in Konsequenz die Filter. Somit erhöht sich die Filterstandzeit und die Verbrauchsmittelkosten sinken. Der Partikel-Austrag (bis 97%) erfolgt im abnehmbaren 10-Liter-Schmutzbehälter, welcher benutzerfreundlich und kontaminationsarm geleert oder gewechselt werden kann.

Filterzyklon-Upgrade FEX 1000.1:
Rückseitig verbauter, hochwirksamer Zyklonvorabscheider zum Vorabscheiden größerer Mengen an Feinstaub/ Partikeln bis 3 µm - Erhöht die Filterstandzeit und senkt die Verbrauchsmittelkosten.
Der Partikel-Austrag (bis 97%) erfolgt im abnehmbaren 10-Liter-Schmutzbehälter, welcher benutzerfreundlich und kontaminationsarm geleert oder gewechselt werden kann.

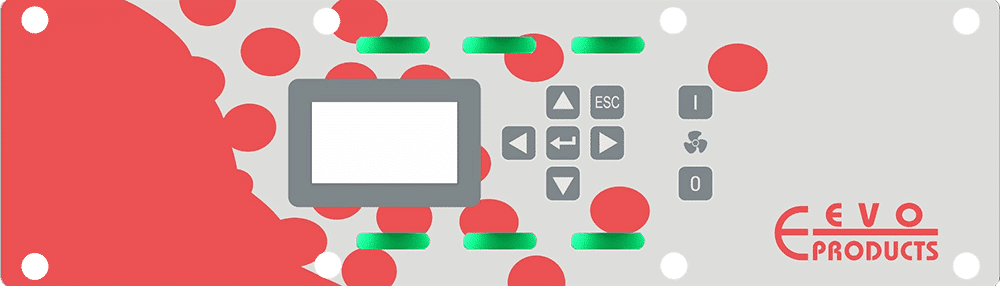

Optimierte Steuerungstechnik - anpassbar auf Ihren Absaugprozess
Leistungsstarke Absaugtechnik bedarf optimaler Steuerungstechnik, deshalb ist unsere neue FEX-Serie mit konfigurierbarer Steuerung ausgestattet, anpassbar auf Ihren Absaugprozess. Bedienbar durch ein übersichtliches und intuitives Control-Panel:

Betriebszustand, Störungen und Warnungen sind auf einen Blick durch LED-Felder erkennbar.
Intuitives Bedienfeld
Stufenlose Regelung der Saugleistung während des Betriebs
Übersichtliches Display zur Anzeige des Betriebszustandes und Meldungen
Steuerungstechnik: Ein wichtiger Sicherheitsfaktor der Absauganlage
- Test-Routine für Motor, Buttons, LEDs und mehr gewährleistet allumfassende Funktionsfähigkeit für maximale Sicherheit
- Umfassende Arten an Stör-Meldungen sowie Filterstatus-Meldungen - mit Piktogrammen und Fehlercode
- Fehler-Protokoll zur Rückverfolgung - um den bestmöglichen Service zu bieten
- Filter-Füllstand wird in Echtzeit angezeigt - für jeden Filter separat
- Und vieles mehr...
Auch die Steuerungstechnik ist auf Ihre Bedürfnisse anpassbar
- Verschiedene Nutzerrollen mit unterschiedlichen Berechtigungen und individuellen Passwörtern
- Echtzeit-Füllstandsanzeige individuell auf Ihr Sauggut einstellbar - für höchste Genauigkeit
- Individuell einstellbare Nachlaufzeit um höchstmögliche Absaugrate zu gewährleisten
- Alarm-Konfiguration entsprechend der Relevanz in Ihrem Absaugprozess
- Und vieles mehr...
Anschluss für Ein-/Aus-Fernsteuerung
Zusätzlich ist eine Verbindung mit Ihren bereits vorhandenen Controllern oder Geräten möglich. Durch eine 8-polige Steckbuchse ergibt sich die komfortable Option eine Fern-Ein und Aus-Schaltung zu implementieren. Außerdem kann der Betriebszustand sowie Signale von Störmeldungen potentialfrei oder mit 24 V weitergeleitet werden.
Gas- und Partikelsensor für noch mehr Sicherheit bei der Absaugung
Das Gas- und Partikelsensor-Upgrade komplettiert den maximalen Sicherheits- und Effizienzanspruch bei Ihrem Absaugprozess.
- Meldet Filterduchbruch - kann sofortige Abschaltung initiieren
- Empfindlichkeit und vieles mehr im Anwendermenü konfigurierbar
- Testfunktion zur Gewährleistung der Funktionsfähigkeit
- Und vieles mehr...
-
SchutzgitterAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Flachhaube 300 x 200 mmAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-

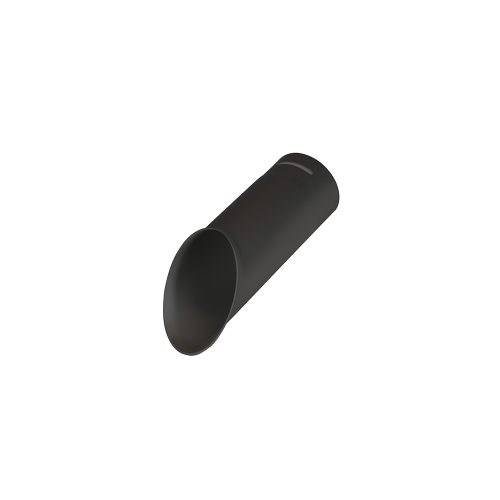

Saugspitze, Länge 300 mmAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Flexible Saugspitze, Länge 600 mm, ESDAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
RundhaubeAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Gerades HaubenrohrAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
ReduzierungAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
DeckenkonsoleAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
WandkonsoleAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Flexible TischkonsoleAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Absaugarm zur Decken- o. Wandmontage (ESD)Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Absaugarm Tischmontage (ESD)Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Kombi-Filterkassette H13/H14 und AKAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
G4-VliesmatteAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
Netzanschluss-KabelAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-

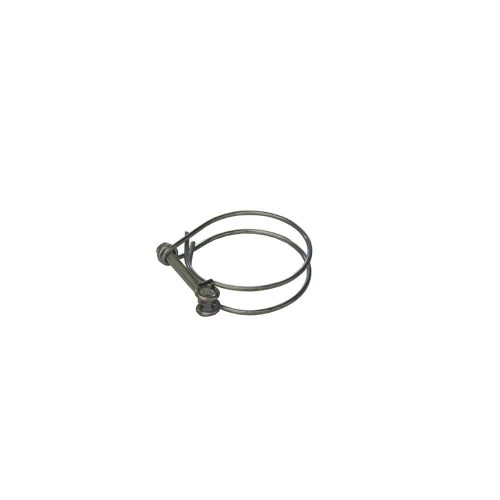

DrahtschellenAusführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
-
