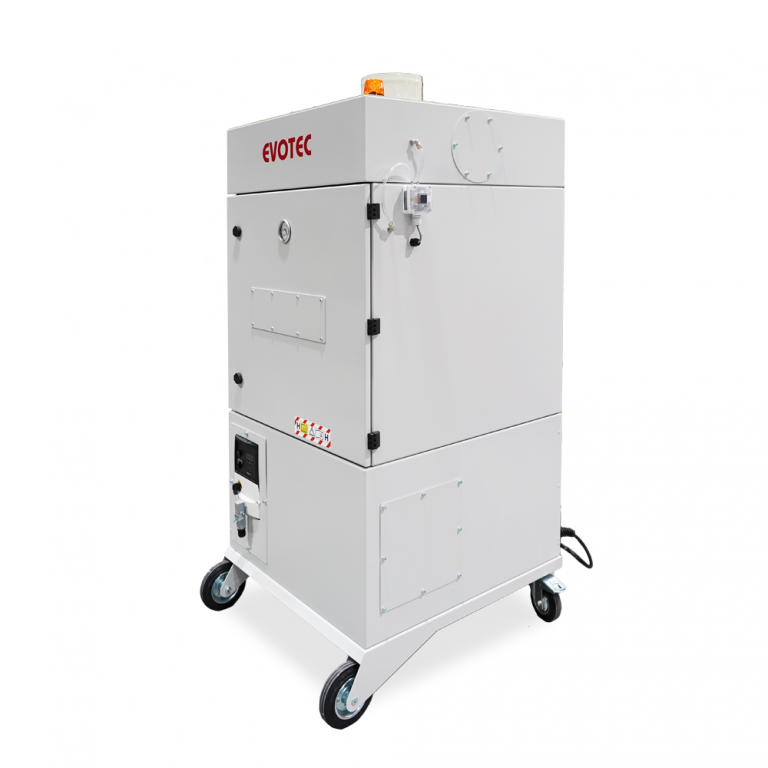

FEX 5000 Rauch- und Staubabsaugung
Absauganlage - 400Volt
Leistungsstarke Absauganlage mit hohem Luftvolumen für das Absaugen von Rauch, Dämpfen oder Schwebstäuben
- Dauerlauf geeignete Turbine (24/7), mit großem Luftvolumen
- Zuverlässige Filtration durch abgestuftes Kombifilter-System
- Optional: Anschluss für Ein-/Aus- Fernsteuerung
- Optional: EX-geschützt nach ATEX oder ESD-Ausführung
- Optional: W3 Version in Umluft-/ Abluftbetrieb
- Speicherfilter
- Spezialausführung Aktivkohle zur Absaugung von Gasen und Gerüchen
Option: Sauganschluss Ø 150 mm oder Ø 200 mm - Standard: oben-wahlweise rechts, links oder hinten
Upgrade: Differenzdruckmessumformer: Zur Überwachung Filterbelastung und Motorfunktion - in W3-Ausführung Standard.
Unterdruck-Manometer zur Anzeige des Filterzustandes
Tiefer Schwerpunkt durch untenliegende, mittige Turbine
Hohe Mobilität durch leichtgängige Rollen mit Feststellbremse
Schalldämpfer mit Ausblasdiffusor
Standard: Sauganschluss Ø 150 mm oder Ø 200 mm oben - wahlweise rechts, links oder hinten
Option: Sauganschluss Ø 150 mm oder Ø 200 mm - Standard: oben-wahlweise rechts, links oder hinten
Option: Sauganschluss Ø 150 mm oder Ø 200 mm - Standard: oben-wahlweise rechts, links oder hinten
Sonderbau: FEX 5000-Aktivkohle
| Modell | FEX 5000.3 | FEX 5000.4 | |
|---|---|---|---|
| Spannung bei 50/60 Hz. | Volt | 400 | 400 |
| Motorleistung | Watt | 1.500 | 2.200 |
| Luftmenge freiblasend max. | m³/h | 2.200 | 2.500 |
| Unterdruck max. | Pa | 3.500 | 4.000 |
| Betriebs-Luftmenge ca.*) | m³/h | 1.900 | 2.200 |
| Betriebs-Unterdruck ca.*) | Pa | 3.300 | 3.800 |
| 1.Filterstufe | m² | 19 m² Speicherfilter E10 | 19 m² Speicherfilter E10 |
| 2.Filterstufe | m² | 20 m² Schwebstofffilter H14 | 20 m² Schwebstofffilter H14 |
| Drehzahl-Regelung inklusive | Nein | Nein | |
| Abmessungen LxBxH | mm | 780x970x1590 | 780x970x1590 |
| Gewicht (inkl. Filter) | kg | 240 | 240 |
| Sauganschluss | mm | Ø 150 Position wahlweise (optional Ø 200 oben) | Ø 150 Position wahlweise (optional Ø 200 oben) |
| Abluft | Ausblasgitter (optional Abluftanschluss) | Ausblasgitter (optional Abluftanschluss) | |
| Schalldruckpegel | dB(A) | 75 (im Abluftbetrieb) | 75 (im Abluftbetrieb) |
| Schutzart | IP 54 (wenn mit Ablufthaube) | IP 54 (wenn mit Ablufthaube) | |
| Betriebstemperatur | °C | 5-40 | 5-40 |
| Betriebsfeuchtigkeit | % | 10-90 (nicht kondensierend) | 10-90 (nicht kondensierend) |
| Standard-Ausführung | Art.-Nr. | 710-2012 | 710-2013 |
| Upgrade: ESD-Ausführung | Art.-Nr. | 054-8042 | 054-8042 |
| Upgrade: EX-Ausführung | Art.-Nr. | 054-8044 | 054-8044 |
| Upgrade: Frequenzumrichter | Art.-Nr. | 053-4008 | 053-4009 |
| Upgrade: W3-Ausführung Abluft | Art.-Nr. | 054-4012 | 054-4012 |
| Upgrade: W3-Ausführung Umluft | Art.-Nr. | 054-4013 | 054-4013 |
*) Betriebsdaten inklusive Standard-Filterausstattung im Werkszustand ohne weitere Optionen wie Funkenfalle, Rohrleitung oder H-Upgrade, etc. Der Betriebspunkt variiert aufgrund von Leistungseinstellung und Leitungsauslegung (Ø , Länge) sowie Erfassung am Ansaugpunkt.
**) Bezogen auf die Standard-Ausführung und variieren je nach Geräte-Ausstattung
Leistungsstarkes Absaugsystem für das Absaugen von Rauch, Dämpfen oder Schwebstäuben
Hohe Qualitätsstandards – für den 3-Schicht-Betrieb geeignet.
Komfortabler Filterwechsel durch 2-Kassetten-System mit einzeln herausnehmbaren Filterkassetten.
Zuverlässiges Ausfiltern von Schwebstoffen durch den Einsatz eines abgestuften Kombifiltersystems.
Zur Absaugung von Laserrauch, Schweiß- und Lötrauch, Schneiderauch sowie verschiedenen Dämpfen und Lösungsmitteln.
Dauerbetriebsfeste Turbine für die Absaugung großer Luftvolumen zur Erfassung von Schwebstäuben.

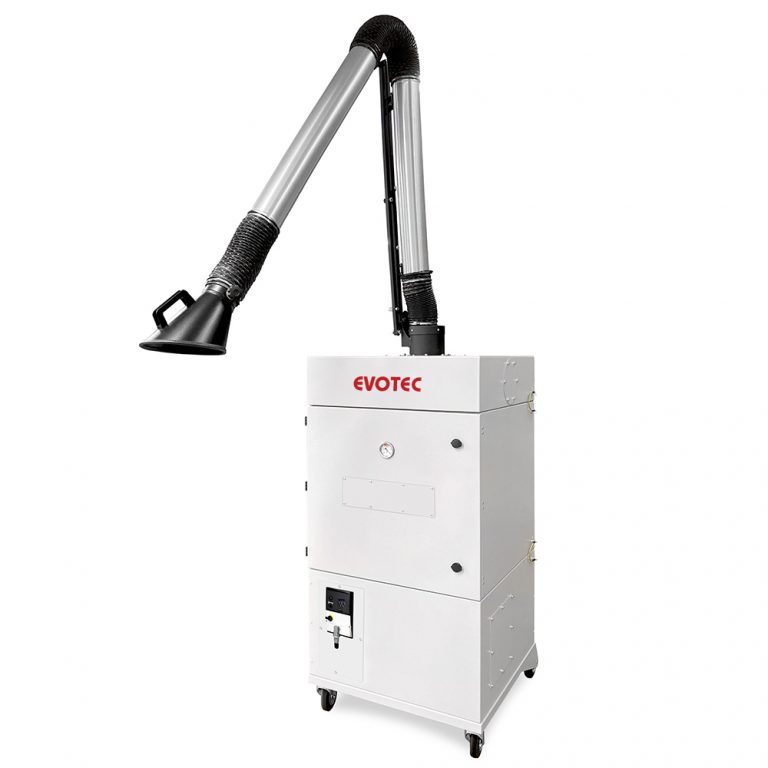

Absaugung mit bis zu zwei Schläuchen oder Absaugarm, Schlauchanschluss hinten, oben oder an den Seiten.
Hinweis: Die Gestaltung der Erfassungselemente haben direkte Auswirkung auf Luftleistung und Unterdruck.
- Upgrade optional: ESD-Ausführung: Gerät komplett durchgeerdet, ESD-Pulverbeschichtung und ESD-Rollen.
- Upgrade optional: EX-geschützt nach ATEX für die sichere Absaugung in Zone 22: Geräte-Ausstattung und Geräteteile elektrostatisch ableitfähig
- Upgrade optional W3 konforme Ausführung (Schweißrauch): Für Umluft- sowie Abluftbetrieb geeignet, inklusive Ausblasdiffusor.
Im Lieferumfang enthalten: Erst-Ausrüstungs-Satz Filter nach individueller Konfiguration.
Beste Filterqualität für perfekte Filterung:
- Qualitativ hochwertige Filtermaterialien garantieren eine perfekte Filtration – damit die Abluft auch sicher von den Stäuben und Stoffen gereinigt wird.
- Schwebstofffilter sind einzeln geprüft und verfügen über eigene Zertifikate.
- Schwebstofffilter und Adsorptionsfilter, die in einer stabilen MDF-Box mit Dichtung eingebracht sind, sind vollständig veraschbar.
- Einfacher Filterwechsel durch trennbare Ausführung. Die Filter können je nach Anwendung passend kombiniert werden und je nach Belastung separat entsorgt werden.
- Alle Kassetten mit der Box-Höhe von 292 mm können untereinander kombiniert werden. Hinweis: Aktivkohle-Kassetten haben aufgrund ihres Gewichts nur halbe Höhe (145 mm), daher werden 2 Stück benötigt. *
- In Filterboxen mit einer freien Innenhöhe können zusätzlich noch Filtermatten oder Streckmetallfilter eingelegt werden.
*Hinweis: Beim Einsatz von 2x halben Aktivkohle- Filterkassetten verändert sich die Betriebs-Luftmenge – 400/ 500 m³/h
